При разработке конструкторской документации (чертежей, схем, спецификаций и т.п.) обязательным является соблюдение всех требований действующих ГОсударственных СТандартов (ГОСТ) Единой Системы Конструкторской Документации (ЕСКД).
№ задания |
Тема задания |
Ссылка |
| № 1 | По заданному изображению аксонометрической проекции (ГОСТ 2.317-69) выполнить изображение 3-х видов (ГОСТ 2.305-68) для трех деталей. |
Карты заданий: https://vl-rakov.do.am/spring/zadanie_1-0.pdf Пример правильного выполнения и оформления чертежей:https://vl-rakov.do.am/zadanie_1.pdf |
| № 2 | По заданному изображению аксонометрической проекции (ГОСТ 2.317-69) выполнить изображение 6-ти видов (ГОСТ 2.305-68) и прямоугольную изометрическую проекцию. |
Карты заданий: https://vl-rakov.do.am/spring/zadanie_2-0.pdf Пример правильного выполнения и оформления чертежа: |
| № 3 | Геометрические построения. Сопряжение линий на чертеже. |
Карты заданий: https://vl-rakov.do.am/spring/soprjazhenija.pdf Пример правильного выполнения и оформления чертежа: |
| № 4 | По заданному изображению плоских деталей создать эскиз, снять размеры, создать чертеж по размерам и нанести необходимые размеры по ГОСТ 2.307-68 (подробнее задание см. в файле по ссылке) |
Карты заданий: https://vl-rakov.do.am/spring/zadanie_4-0.pdf Пример правильного выполнения и оформления чертежа: |
| № 5 |
По заданному изображению детали (2 вида) выполнить изображение 3-х видов (ГОСТ 2.305-68) и прямоугольную изометрическую проекцию (ГОСТ 2.317-69). Создать 3D-модель и ассоциативный чертеж (3 основных вида)
|

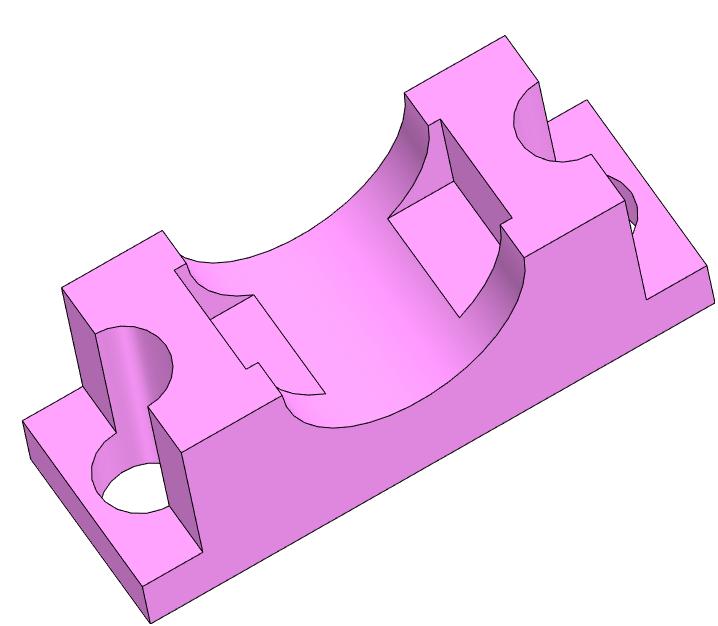

Карты заданий: https://vl-rakov.do.am/spring/zadanie_5-0.pdf Пример правильного выполнения и оформления чертежей и 3D модели: |
| № 6 | Пересечение призмы и пирамиды. Построить два вида, 3D модель, ассоциативный чертеж и развертки тел. |
Методические указания, пример выполнения и оформления чертежей и 3D модели: https://vl-rakov.do.am/spring/zadanie_6-0-21.pdf
|
| № 7 | Пересечение призмы и конуса. Построить два вида, 3D модель, ассоциативный чертеж и развертки тел. |
Методические указания, пример выполнения и оформления чертежей и 3D модели: https://vl-rakov.do.am/spring/zadanie_7-0-21.pdf
|
№ 8 |
КУРСОВАЯ РАБОТА: Разработка рабочего чертежа вала-шестерни (подробнее задание см. в файле по ссылке) |
Методические указания, пример выполнения и оформления чертежей и 3D модели: |
№ 9 |
Выполнить простые разрезы (подробнее задание см. в файле по ссылке) |
Карты заданий: |
№ 10 |
ПОСТРОЕНИЕ ВИДОВ, РАЗРЕЗОВ и СЕЧЕНИЙ. (подробнее задание см. в файле по ссылке)
|
Методические указания, пример выполнения и оформления чертежей и 3D модели: https://vl-rakov.do.am/spring/zadanie_10.pdf Карты заданий: |
№ 11 |
Выполнить сложный разрез (подробнее задание см. в файле по ссылке) |
Карты заданий: |
| № 12 |
РЕЗЬБОВЫЕ ИЗДЕЛИЯ И СОЕДИНЕНИЯ (подробнее задание см. в файлах по ссылкам:
|
Методические указания, пример выполнения и оформления чертежей:
Карты заданий для шпилечного соединения:
Карты заданий для винтового соединения
: https://vl-rakov.do.am/rezbovye_soedinenija-zadanie2020.doc |
| № 13 |
МАШИНОСТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ - штуцерное соединение. ВЫПОЛНИТЬ из пособия Задание 2. Резьбовые соединения (стр. 1 - 17). |
Методические указания, пример выполнения и оформления чертежей: В пособии 10 вариантов. Поэтому 11-й студент в списке группы делает 1 вар. и т.д. |
| № 14 |
ДЕТАЛИРОВАНИЕ СБОРОЧНЫХ ЧЕРТЕЖЕЙ
|
Альбом заданий и варианты: Варианты заданий для учебных групп https://vl-rakov.do.am/spring/zadanie_14_21g.pdf Альбом Боголюбова С.К. |
|
АРХИВ |
||
|
|
ЧЕРТЕЖ СБОРОЧНОЙ ЕДИНИЦЫ. КЛАПАН ЗАПОРНЫЙ (подробнее задание см. в файле по ссылке) |
http://vl-rakov.do.am/sborka.doc |
| ПО ЗАДАННОЙ ГРУЗОПОДЪЕМНОСТИ КРЮКА ПОДЪЕМНОГО МЕХАНИЗМА ПОСТРОИТЬ ЕГО ОЧЕРТАНИЕ И НАНЕСТИ РАЗМЕРЫ. Сопряжение линий в инженерной графике. |
https://vl-rakov.do.am/spring/zadanie-soprjazhenija.doc
|
|
